不溶性微粒檢測儀—MFI(微流成像顆粒分析系統)技術原理及應用分享
不溶性微粒檢測必要性
不溶性微粒(英文:Sub-visible Particle/particulate matter),指不溶于水和有機溶劑,非代謝性的,肉眼所看不見的顆粒物。粒徑范圍一般在2-50μm之間,主要來源于藥品生產、儲存、運輸過程及臨床配藥操作污染等途徑以及藥物配伍使用時發生物理或化學性質的變化。由于不溶性微粒不能在體內代謝,極少量的不溶性顆粒都會激活非特異的免疫應答,增加潛在的免疫原性,進入血管會引起阻塞,產生肉芽腫、靜脈炎、血栓以及組織壞死。因此各國藥典對不溶性微粒分別制定了嚴格的判定標準,中國藥典2020版0903章節不溶性微粒檢測法與國際檢測標準保持一致,第一法為光阻法,第二法為顯微計數法。
中國藥典2020版規定對于黏度過高和易析出結晶的制劑,以及進入傳感器時容易產生氣泡的注射劑,光阻法不適用,應以顯微計數法的測定結果作為判定依據。而且光阻法只能對顆粒的大小和濃度進行檢測,對于透光性高的顆粒以及顆粒的形狀無法表征,對樣品中顆粒信息了解非常有限;而顯微計數法需要經過抽濾、烘干處理,使得顆粒形態與在制劑配方中存在一定的差異。由于藥典檢測方法的局限性,美國藥典 <1787>將微流成像分析技術推薦作為不溶性微粒大小和形態的表征。
不溶性微粒檢測工具
微流成像顆粒分析系統 MFI 由數字顯微技術、微流體和圖像處理技術整合成一個全自動分析顆?;蚣毎膬x器。當樣品流過檢測區時,高頻成像檢測器會動態連續檢測樣品中的顆粒,每個顆粒將被分析,生成關于顆粒的數量、尺寸、透明度、形態等方面的數據。通過軟件對顆粒數據照片進行相應的歸類和計數分析。
微流成像顆粒分析系統 MFI 廣泛應用于對生物大分子制劑開發、穩定性評價、包材篩選等生產過程中;同時在細胞和基因治療中助力生產工藝進行質控、病毒載體工藝開發、病毒載體穩定性研究等方面;此外對各類疫苗的開發和穩定性評價也發揮其作用。
MFI應用案例
1、RNA藥物制劑開發

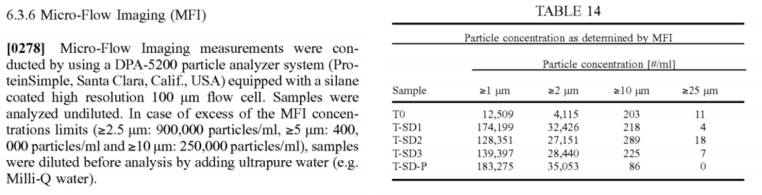

2020年德國CureVac公司Fabian Johannes EBER , Benyamin YAZDAN PANAH等人利用MFI檢測長鏈RNA在采用不同工藝參數制備凍干,復溶后亞可見顆粒的情況。并為該工藝申請專利。(專利號:US20200383919A1)。因為RNA穩定性極差,極易被廣泛存在的核糖核酸酶或二價陽離子降解。所以通常RNA溶液會貯存在-20℃,甚至是-80℃條件下。如此條件成本太高,在運輸和貯存過程中,也無法時刻保持溫度恒定。因此,廣泛采用冷凍干燥法貯存RNA,以提高其穩定性、耐熱性和保質期。MFI(Micro-Flow Imaging)微流成像顆粒分析方法對凍干以及復溶后的亞可見顆粒檢測具有更高準確性和鑒別能力,適合RNA藥物治療產品中微粒分析,用于工藝優化和制劑評價,提高產品質量和穩定性。
2、基因治療—AAV生產超濾工藝中顆粒監測

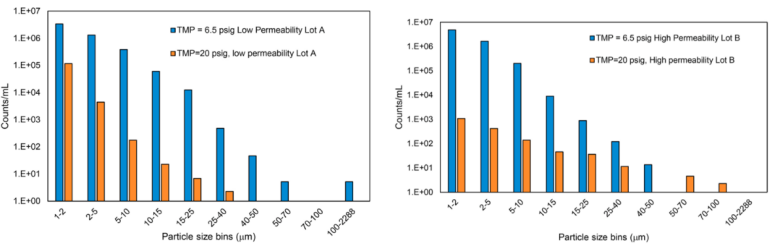

AAV作為基因治療載體,其生產過程中超濾環節是將AAV濃縮并置于最終制劑配方緩沖液。作為生產工藝中關鍵步驟,需對該工藝過程進行顆粒監控。美國Voyager Therapeutics公司利用MFI研究AAV2和AAV9兩個血清型病毒載體,助力其在濃縮超濾工藝開發過程中產生的亞可見顆粒的檢測。結果顯示1-10 μm之間顆粒存在明顯差異。兩個批次A和B實驗對于特定的膜批次,當處理時間較長時,亞可見顆粒濃度較高。與較低TMP(跨膜壓差)6.5 psig相比,當采用更高TMP(20 psig)進行超濾時,亞可見顆粒濃度降低。MFI具備自動進樣系統,一次可自動檢測多達90個樣品,非常適合AAV生產過程中工藝優化。
3、重組蛋白疫苗—鋁佐劑制劑開發

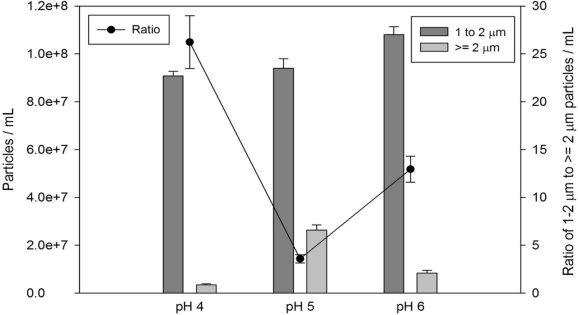

圖2. 用MFI檢測(n=3) 0.25mg/ml磷酸鋁配方在5 mM琥珀酸中顆粒數,研究不同pH值對粒徑大小(1-2 μm,≥2 μm)顆粒的影響。1-2 μm顆粒數/mL(深灰色), ≥2 μm顆粒數/mL(淺灰色),1-2至2μm顆粒數/mL(黑圈)。數據報告為平均顆粒計數或比值±SD (n=3)
鋁鹽被廣泛用作佐劑,以增強T細胞對純白蛋白和亞單位疫苗的反應,來自輝瑞公司藥物研發部科學家利用MFI評估制劑配方條件對含鋁佐劑疫苗可再懸浮性的影響。離子強度、PH和抗原濃度會顯著影響顆粒大小和再分散。結果顯示,無抗原的磷酸鋁佐劑內的顆粒粒徑和PH值相關。與pH=4和6相比,當pH=5時,≥2 μm顆粒濃度有明顯增加,因磷酸鋁顆粒的相互作用增強,進而導致≥2 μm顆粒數增加。
參考文獻
[1] Langford A , Horwitz T , Adu-Gyamfi E , et al. Impact of Formulation and Suspension Properties on Redispersion of Alμminμm-Adjuvanted Vaccines[J]. Journal of Pharmaceutical Sciences, 2020, 109( 4):1460-1466.
[2] Arunkμmar A , Singh N . Ultrafiltration behavior of recombinant adeno associated viral vectors used in gene therapy[J]. Journal of Membrane Science, 2020.
[3] Ahmadi M , Bryson C J , Cloake E A , et al. Small Amounts of Sub-Visible Aggregates Enhance the Immunogenic Potential of Monoclonal Antibody Therapeutics[J]. Pharmaceutical Research, 2015, 32(4):1383-94.
[4] Fabian Johannes EBER , Benyamin YAZDAN PANAH , Stefanie SEWING , et al. Dry powder composition comprising long-chain RNA [P]. US20200383919A1, 2020-12-10.
